差压型压力变送器的核心工作原理与技术演进

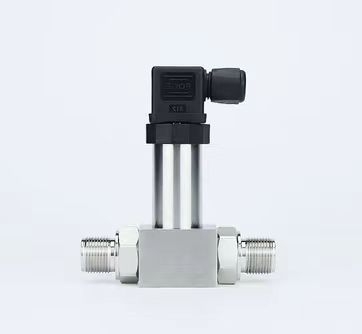

差压型压力变送器是工业自动化测量领域中最关键的基础设备之一，其核心功能在于精确测量两个压力输入端口之间的差值，并将这一物理量转化为标准化的电信号输出。与普通压力变送器测量单一表压或绝压不同，差压型压力变送器通过同时感知高压侧与低压侧的压力，计算二者之差，这一特性使其在流量测量、液位测量、密度测量以及各种需要压差信号的复杂工况中扮演着不可替代的角色。其工作原理通常基于传感器内部的敏感元件，例如扩散硅或单晶硅芯片，当正负压室的压力作用于隔离膜片时，膜片产生的微小形变会引起敏感元件的电阻值或电容值发生变化，再经由精密的电子电路进行放大、线性化与温度补偿处理，最终输出与被测差压成正比的4-20mA标准模拟信号或数字信号。这种设计确保了差压型压力变送器能够在长期连续运行中保持极高的测量稳定性与数据一致性，满足从微差压到高压差等不同量程范围的精密测量需求。
随着微电子技术与材料科学的进步，现代差压型压力变送器在性能上有了质的飞跃。早期的差压变送器往往体积庞大，精度有限，且受环境温度影响显著。而当今采用单晶硅谐振式传感器或先进扩散硅技术的产品，不仅体积紧凑、结构坚固，更实现了极低的温度漂移与长期稳定性，部分高端型号的精度可达0.075%甚至更高。此外，智能型差压型压力变送器的普及，使得设备具备了自我诊断、量程远程设定、阻尼调整以及HART、FF现场总线等数字化通讯能力，极大地方便了用户进行系统集成与远程维护。山东特迈隆自动化科技有限公司作为一家深耕自动化仪器仪表领域的高新技术企业，其研发生产的差压型压力变送器产品线，正充分体现了这一技术趋势，采用进口传感芯片，专注于为客户提供高精度、高可靠性的测量解决方案。
差压型压力变送器在多行业应用场景中的关键作用
差压型压力变送器的应用版图极其广泛，几乎覆盖了所有需要精确过程控制的工业领域。在石油与化工行业中，它被广泛用于反应釜、蒸馏塔、储罐等关键设备的液位与界面测量。例如，在测量密闭容器液位时，当气相介质容易冷凝或具有腐蚀性时，常常采用差压变送器配合隔离罐与填充隔离液的方式进行测量。此时，差压型压力变送器的高压侧连接容器底部液相，低压侧连接容器顶部气相或平衡容器，通过将测得的差压信号换算为液位高度。为了消除引压管内隔离液或冷凝液产生的附加静压，对差压变送器进行零点迁移就成为必不可少的步骤，这包括正迁移和负迁移两种技术操作，确保了最终显示的液位值与实际液面高度一一对应。这种应用方式对设备的稳定性和抗腐蚀能力提出了极高要求，而具备防爆认证、采用耐腐蚀材质制造的差压变送器则成为首选。
除了液位测量，差压型压力变送器在流量测量领域同样占据主流地位。它与孔板、文丘里管、喷嘴等节流装置配合使用，通过测量流体流经节流件前后产生的静压差，依据伯努利方程计算出流体的瞬时流量与累积流量。由于输出信号频率与流体的密度、温度、压力等物理参数（在特定雷诺数范围内）基本无关，这种测量方式具有极高的可靠性和通用性。在电厂锅炉的蒸汽流量、天然气长输管线的气体流量以及城市供热管网的热水流量计量中，差压型流量测量系统依然是标准配置。此外，在制药、食品饮料等卫生要求极高的行业，卫生型差压变送器凭借其光滑无死角的结构设计与符合食品级标准的材质，能够在保障安全和洁净的前提下进行连续液位监控，防止交叉污染。而在环保领域的污水处理厂中，它们则被用于监测水泵的进出口压差，以判断管道堵塞或叶轮磨损情况，为预防性维护提供关键数据。
差压型压力变送器选型的关键参数与性能考量
正确选择差压型压力变送器是确保测量系统成功运行的第一步，这要求用户综合考虑被测介质特性、现场环境条件、工艺要求以及成本预算。量程和精度是最基本的出发点。用户需要明确正常工况下的最大差压值与最小差压值，所选量程应覆盖工艺需求，但不应过大以免压缩正常测量区域的精度。通常建议将正常测量点设置在量程的50%至70%附近，以获得最佳测量精度。除了精度等级，长期稳定性同样是核心指标。一台年漂移量小于0.1%FS的变送器可以在数年内无需频繁标定，大幅降低维护工作量。山东特迈隆自动化科技有限公司的产品在设计时就充分考虑了这些因素，其采用的高品质芯片与成熟的生产工艺确保了产品在实际使用中的长期数据稳定性。
另一个需要重点考量的因素是变送器的结构材质与过程连接方式。针对腐蚀性介质，需要选用耐腐蚀的隔离膜片材料（如哈氏合金、钽、钛等）和适当的填充液。对于高温介质，必须安装冷凝弯或缓冲管进行有效热隔离，确保传感器工作温度不超出极限。此外，过程连接的标准（如法兰、螺纹或卡箍）和尺寸必须与现场取压点相匹配。安装形式（一体式或分体式）也需要根据安装空间、振动以及有无便于操作环境来决定。在易燃易爆的危险区域，防爆等级（本安或隔爆）是不可忽视的强制性要求；而在需要远距离传输或高电磁干扰环境中，输出信号类型（4-20mA、RS485、HART等）的选择则应优先考虑抗干扰能力。最终，用户应通过对比不同品牌型号的具体参数、查阅认证证书（如SIL等级、CE认证、防爆合格证）并参考实际应用案例，来做出符合工艺需求的最佳决策。
零点迁移技术在差压型压力变送器应用中的实践
零点迁移是差压型压力变送器使用中一项极具工程技术价值的技术操作，其核心在于不改变变送器量程的前提下，将测量范围的起点平移至某个非零值。这种技术的产生源于实际安装场景与理想理论假设之间的偏差。例如，当差压变送器的物理安装位置低于被测容器的最低液位时，正压室引压管内所形成的液柱将始终产生一个静压，叠加在测量值之上。若不进行补偿，即使容器内实际液位为零，变送器也已经输出一个大于4mA的电流值，导致系统误判。通过正迁移技术，可以精确地将这一固定液柱压力从测量范围中“减去”，使得变送器在最低液位时正确输出4mA。从数学上看，正迁移相当于将输入输出特性曲线沿压力轴正向平移，使测量下限于迁移量对应。
负迁移则恰恰相反，它通常用于处理测量密闭容器液位时负压室引压管内存在恒定液柱的问题。当气相介质易冷凝或采用隔离液时，负压室的压力可能一直高于正压室，导致在空液位时差压信号为负值。此时必须通过负迁移，将变送器的零点调整为与这个负的静压力相对应，使其在空罐时能输出20mA（或4mA，取决于具体接法）。例如，当负压室静压为-30kPa，量程为30kPa时，通过负迁移，使输入-30kPa时输出为20mA，输入0kPa时输出为4mA。这一过程需要严格按照仪表技术手册，利用变送器上的零点与量程调节钮或使用手操器来完成。山东特迈隆的智能变送器产品支持通过HART协议进行远程组态，使得零点和量程的迁移设置变得异常简便，工程师可以在控制室内直接完成所有参数调整，大大提升了维护效率。正确执行的零点负迁移，能在无液位时准确指示为零，在满液位时输出满量程电流，从而完美解决安装位置与工艺条件带来的测量误差，确保DCS系统获得准确无误的现场数据。
差压型压力变送器的安装防护与常见故障排除
严格的安装规范是保证差压型压力变送器长期可靠运行的重要基础。在安装前，必须仔细阅读产品手册，确认型号、防爆等级、供电电压与被测介质兼容性。安装位置应选择在温度波动小、无强烈振动且便于接线和检修的地方。对于测量蒸汽或高温液体，必须按标准加装冷凝弯或环形管，使高温介质先经过降温后再接触传感器膜片，同时，注水操作也至关重要，能有效防止过热蒸汽瞬间冲击传感器。对于测量腐蚀性或高粘度介质的工况，使用隔离液罐加隔离液的双法兰结构是标准的解决方案，这能有效防止介质直接接触变送器金属部件。导压管的敷设应合理，取压口的位置需考虑介质特性：测量气体时取压口应开在管道顶部，测量液体时应在侧面以防止气体或沉淀物进入引压管。所有连接处必须确保密封可靠，电缆入口需使用防水接头并拧紧，以防雨水或湿气沿电缆渗入壳体内。
在实际运行中，差压型压力变送器可能遇到多种故障，其中迁移量设置不当与引压管堵塞是最为常见的问题。例如，当正迁移的变送器在空罐时输出仍高于4mA，可能是正压室引压管有异物堵塞，或者零点迁移量偏小。此时应关闭三阀组正负压阀，打开平衡阀和放空堵头，检查静态输出是否符合预期。对于负迁移变送器，空罐时如输出不接近20mA，应首先排查负压室是否有气体或液体泄漏导致迁移量改变，或者正压室引线是否出现堵塞。冬季环境温度过低时，需仔细检查变送器膜盒及引压管内的介质是否会结冰，一旦介质冻结，体积膨胀极易损坏精密的传感器膜片，因此必须提前做好防冻保温措施。另外，定期清洗安装孔和引压管，防止积渣沉淀，也是维护工作中不可忽视的一环。通过系统化的检查步骤和科学的维护策略，用户可以最大限度地减少非计划停机时间，发挥出差压型压力变送器的最佳测量性能。
